　　高压功率放大器在ESR（等效串联电阻）测试中发挥着至关重要的作用。以下是其具体应用和助力方式：

　　1.提供高功率信号

　　在测试大容量电容或高电压电容时，需要高功率信号来驱动电容。高压功率放大器能够将信号发生器产生的低功率信号放大到足够高的功率水平，确保电容能够正常工作并进行测试。

　　2.精确控制测试信号

　　高压功率放大器可以精确控制输出信号的幅值、频率和相位，从而实现对电容的精确测试。通过调节高压功率放大器的输出，可以模拟不同的工作条件，评估电容在各种条件下的性能。

图：基于功率放大器的电容ESR测试

　　3.提高测量精度

　　高压功率放大器能够提供稳定且精确的信号，从而提高测量的精度和可靠性。在高精度电容测试中，高压功率放大器的低噪声和高线性度特性可以有效减少测量误差。

　　4.加速测试过程

　　高压功率放大器的高效信号输出可以加速测试过程，提高测试效率。这对于大规模生产中的质量控制尤为重要。

　　5.测试方法与技术要求

　　ESR测试通常采用交流电桥法或矢量阻抗分析法。交流电桥法通过平衡电桥来测量电容器的等效参数，具有较高的测量精度。矢量阻抗分析法则通过测量电容器两端的电压和电流的幅度与相位关系，计算出ESR值。

　　测试时需要选择适当的测试频率。对于高压功率放大器中常用的电容器，测试频率通常选择在10kHz至100kHz范围内，这个频率范围能够较好地反映电容器在实际工作中的状态。测试电压应控制在较低水平，通常不超过电容额定电压的10%，以避免对电容器造成损伤。

　　测试环境温度需要保持稳定。ESR值对温度变化较为敏感，温度波动会导致测量结果出现偏差。建议在25±5℃的标准温度环境下进行测试，并在报告中注明实际测试温度。

　　6.测试过程中的注意事项

　　进行高压功率放大器电容ESR测试时，必须严格遵守安全操作规程。测试前应确保电容器已充分放电，特别是对于高压电容器，需要采用专用的放电工具进行放电操作。测试过程中应使用绝缘良好的测试夹具，避免直接接触电容器引脚。

　　测试设备的校准也不容忽视。定期对测试仪器进行校准，确保测量结果的准确性。连接线的电阻和电感会影响高频下的测试结果，因此应尽量使用短而粗的连接线，并在必要时进行开路和短路校准。

　　7.测试结果分析与应用

　　获得ESR测试数据后，需要与制造商提供的规格值进行比对。如果测量值超出允许范围，表明电容器可能已经老化或损坏，需要及时更换。长期监测电容器的ESR变化趋势，可以预测其使用寿命，为预防性维护提供依据。

　　在高压功率放大器的设计阶段，ESR测试数据可为电容器选型提供参考。选择ESR较低的电容器有助于提高系统效率，减少发热量，改善放大器的瞬态响应特性，提高信号保真度。

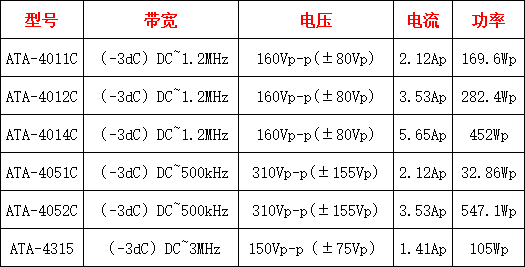

　　图：ATA-4000系列高压功率放大器指标参数

　　通过科学的测试方法和细致的操作，高压功率放大器能够助力ESR测试，为高压功率放大器的设计、维护和故障诊断提供可靠依据。
