功率放大器如何助力电磁测试领域研究
功率放大器在电磁测试领域的研究中扮演着至关重要且不可或缺的角色。它的核心价值在于将测试信号进行放大，为各种电磁测试场景提供高强度、高保真、可控的电磁环境。
简单来说，功率放大器就像是电磁测试系统的“肌肉”，它将信号源（“大脑”）发出的微弱指令信号，放大到足以驱动发射天线或传感器（“拳头”）的强大能量，从而能够有效地进行测试和研究。
以下是功率放大器如何具体助力电磁测试领域研究的几个关键方面：
1.核心作用：信号放大与能量转换
几乎所有电磁测试都需要一个足够强的场强或功率密度来模拟真实环境或达到测试标准。信号源（如信号发生器、矢量网络分析仪）本身只能产生毫瓦（mW）级别的微弱信号，这远远不足以驱动天线产生有效的电磁场。
功率放大器的作用：接收这些微弱的信号，并将其电压、电流和功率放大数百、数千甚至数百万倍，达到瓦（W）、千瓦（kW）甚至兆瓦（MW）级别，从而为天线提供足够的驱动功率。
2.关键应用领域
功率放大器在以下电磁测试研究领域中发挥着核心助力作用：
a.EMC/EMI（电磁兼容性/电磁干扰）测试
如何助力：
抗扰度测试：功放放大信号源产生的干扰信号（如脉冲群、浪涌、射频场），通过天线产生强大的标准化的电磁场（如10V/m），照射到被测设备上，检验其性能是否受影响。没有大功率放大器，就无法产生所需的强场强。
发射测试：虽然在测量发射时不需要功放，但在进行放大接收法预测试或校准测试系统时，功放也常被用到。
b.天线与雷达测试
研究内容：测量天线的辐射方向图、增益、效率、阻抗等参数；测试雷达系统的目标探测与识别能力。
如何助力：
远场测试：为了在有限的测试距离内模拟“远场”条件（FraunhoferRegion），需要减小波长λ，即提高频率f。但路径损耗会随之增大。功放提供足够的功率，以补偿路径损耗，确保接收端能收到足够强的信号进行精确测量。
有源天线测试：直接为有源天线（如相控阵雷达的子阵）提供高功率的激励信号。
雷达目标模拟：功放用于驱动雷达发射机，或在线性范围内放大信号以模拟真实雷达的回波信号。

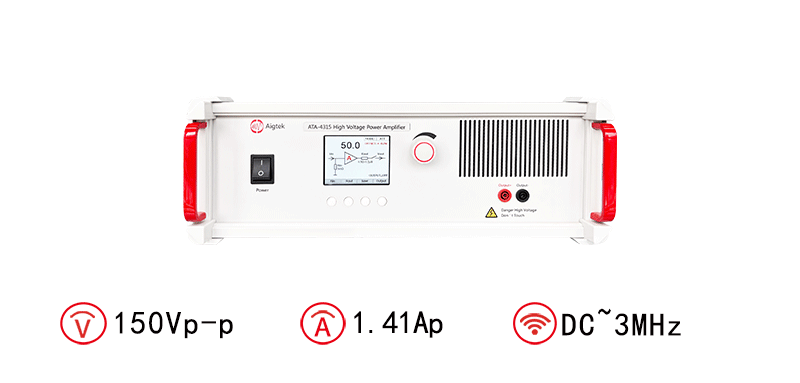

图：ATA-4315高压功率放大器指标参数
c.生物电磁学与医疗应用研究
研究内容：研究电磁场与生物体的相互作用，包括其潜在的健康影响（安全标准制定）和医疗应用（如肿瘤热疗、核磁共振）。
如何助力：
暴露实验：使用功放和天线产生特定频率和功率等级的电磁场，对细胞、动物或人体组织模型进行照射，研究其生物效应。功放允许研究人员精确控制暴露场的强度，这对于建立剂量-反应关系至关重要。
医疗设备研发：例如在磁共振成像（MRI）系统中，功放用于放大射频脉冲，以激发人体内的氢原子核。
d.材料电磁特性测试
研究内容：测量新材料（如吸波材料、隐身材料、微波介质基板）的介电常数、磁导率、屏蔽效能等。
如何助力：在微波暗室或波导系统中，功放提供高功率信号照射材料样品。通过比较入射波、反射波和透射波的功率，可以精确反演出材料的电磁参数。高功率有助于提高信噪比，并测试材料在强场下的非线性特性。

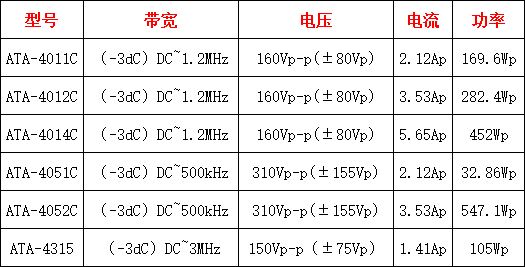

图：ATA-4000系列高压功率放大器指标参数
功率放大器是电磁测试领域的能量引擎和环境模拟器。它将理论的、微弱的信号转化为物理的、强大的电磁场，使得研究人员能够在实验室中对设备、生物体和材料进行可控、可重复、高精度的电磁效应研究。从确保我们日常电子设备的安全可靠（EMC），到探索前沿的通信技术和生物医学应用，功率放大器都是背后不可或缺的关键支撑设备。
