　　功率放大器在声学传感技术中扮演着至关重要的“能量引擎”和“信号增强器”角色。功率放大器的核心作用是将一个微弱的、无法有效驱动声学传感器的控制信号，放大为一个足够强大、精确的驱动信号，从而激发声波；同时，在部分系统中，它也能用于增强接收到的回波信号。

　　下面我们通过几个层面来详细解析功率放大器的具体应用。

　　一、核心作用：为什么需要功率放大器？

　　声学传感系统通常包含“发射”和“接收”两个环节：

　　在发射端：从“指令”到“行动”

　　系统需要一个特定的电信号（如脉冲、连续波）来驱动声学换能器（如压电陶瓷PZT），将其转化为机械振动，从而产生声波。信号源（产生的原始电信号电压和电流都很低，功率太小，无法有效地驱动换能器。

　　功率放大器的作用：介入信号源和换能器之间，将低功率的“指令信号”进行电压和电流放大，提供足够的电功率，从而激励换能器产生足够强度、远距离传播的声波。

　　在接收端：增强微弱信号（部分应用）

　　在某些直接处理电信号的应用中（如调节接收换能器的灵敏度），功率放大器也可用于放大接收到的微弱回波信号，以便后续电路进行更精确的处理。

　　二、关键应用场景与技术原理

　　功率放大器在不同类型的声学传感技术中，其应用方式和侧重点有所不同：

　　1.超声无损检测与医学成像

　　这是最经典的应用领域。

　　应用流程：

　　脉冲激励：功率放大器接收一个窄脉冲信号，并将其放大为数百甚至上千伏的高压脉冲，驱动超声探头。

　　声波发射：探头产生高频超声波，穿透被测物体（如材料、人体组织）。

　　回波接收：反射回来的微弱回波被同一探头或另一探头接收。

　　成像与分析：通过分析回波的时间和强度，形成图像或判断缺陷。

　　对功率放大器的要求：

　　高电压、大电流：以产生高能超声波，增强穿透力。

　　高带宽：确保能无损地放大高频信号，保证检测分辨率。

　　高压摆率：确保能生成快速上升的陡峭脉冲，提高轴向分辨率。

　　2.主动式声学悬浮与操纵

　　利用声辐射力使小颗粒（如液滴、细胞）悬浮在空中。

　　应用流程：

　　信号生成：产生特定频率（通常是超声波频段）的连续波或复杂调制信号。

　　功率放大：功率放大器将信号放大到足够功率，驱动超声换能器阵列。

　　形成声场：换能器阵列产生一个精确控制的驻波声场，在声压节点处捕获微粒。

　　对功率放大器的要求：

　　高输出功率：需要强大的声辐射力。

　　低失真、高稳定性：确保声场形态稳定，才能可靠地捕获物体。

　　多通道与相位控制：在复杂的多换能器系统中，需要多通道放大器独立控制每个换能器的相位和幅度。

　　3.光声成像与传感

　　一个结合了光学和声学的交叉学科技术。

　　应用流程：

　　脉冲激光照射：短脉冲激光照射样品，样品吸收光能后产生瞬时热膨胀。

　　超声发射：热膨胀激发出宽带超声波（光声效应）。

　　信号放大与接收：由超声探头接收这些极其微弱的超声波，并将其转换为电信号。此时，可能需要低噪声放大器（一种特殊的功率放大器）来放大这个微弱的电信号，而不引入过多的额外噪声。

　　对功率放大器的要求：

　　极高的信噪比、极低的噪声：因为原始光声信号非常微弱，任何放大器自身引入的噪声都会淹没有用信号。

　　4.声表面波传感器

　　用于检测微量气体、生物分子等。

　　应用流程：

　　高频驱动：功率放大器驱动IDT（叉指换能器），在压电基底表面激发声表面波。

　　传感效应：当传感器表面的敏感膜吸附目标物质时，会引起声表面波的传播速度或频率发生变化。

　　信号监测：监测这种变化来反演被测物质的浓度。

　　对功率放大器的要求：

　　高频高频：声表面波的工作频率通常在几十MHz到GHz，要求放大器有极高的带宽。

　　功率稳定：输出功率的稳定性直接影响到传感器基准频率的稳定性。

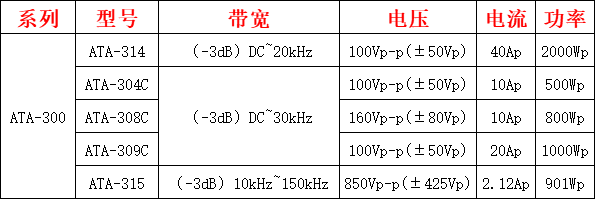

　　图：ATA-300系列功率放大器指标参数

　　可以说，没有高性能的功率放大器，许多现代高精度的声学传感技术将无法实现。它是连接数字控制世界与物理声学世界的核心桥梁。
