　　高压放大器在线缆绝缘老化测试中，扮演着“应力施加者”和“状态诊断师”的双重角色，是实现精准、高效老化测试的核心设备。

　　简单来说，它的巨大应用价值在于：通过精确可控的高压，在实验室里模拟数年甚至数十年的自然老化过程，并对绝缘材料的健康状况进行“体检”，从而提前发现缺陷、预测电缆寿命。

　　下面我们详细解读高压放大器在两大模式中的具体作用：

　　1.加速老化模式：模拟时间，催生老化

　　此模式的目的是在短时间内重现电缆在长期运行中因电应力造成的老化。高压放大器在此环节是关键执行者。

　　工作原理：高压放大器接收来自控制器的低电压信号，将其放大并输出数千伏至数万伏的稳定直流或工频交流高压，持续施加在电缆绝缘层上。

　　如何“加速”：根据逆幂定律等老化模型，绝缘材料的退化速度与所施加电压的高次方（通常为4-12次）成正比。通过施加远高于额定工作电压的电应力，分子热运动和局部放电等活动急剧加剧，导致绝缘材料化学键断裂、老化产物积累，从而在几天或几周内达到相当于自然运行数年的老化效果。

　　对高压放大器的要求：

　　高输出电压与功率：需能提供测试所需的高电压和足够的电流（尤其是对长电缆或容性负载充电时）。

　　卓越的稳定性：在整个加速老化周期（可能长达数百小时）内，输出电压必须高度稳定，确保测试条件的统一性和结果的可靠性。

　　良好的可靠性：自身需能长时间连续工作而不发生故障。

　　2.诊断评估模式：精准把脉，评估健康

　　在加速老化前后或过程中，需要定期对电缆的绝缘状态进行“体检”。高压放大器在此环节是精密的信号源。

　　介电频谱测试：高压放大器可输出不同频率（从毫赫兹到千赫兹）的正弦高压信号。通过测量电缆的介电损耗因数（tanδ）随频率的变化曲线，可以像分析“指纹”一样判断绝缘材料的老化状态、受潮程度等。损耗因子的增大通常意味着绝缘性能下降。

　　局部放电测量：绝缘内部存在的微小缺陷（如气泡、杂质）在高压下会发生微小的重复性击穿，即局部放电。高压放大器提供纯净、低噪声的高压背景，使得灵敏的局放检测仪能准确捕捉这些微弱的放电脉冲。局放活动的起始电压和放电量是评价绝缘健康度的关键指标。

　　阶梯升压测试：高压放大器按照设定程序，逐步升高施加在电缆上的电压，同时监测泄漏电流的变化。通过绘制电压-电流曲线，可以找到绝缘的转折点电压，在该点后电流会非线性增长，表明绝缘即将失效。

　　对高压放大器的关键性能要求：

　　为确保测试的有效性，用于线缆绝缘老化测试的高压放大器必须满足：

　　高电压与高输出电流：电压范围通常为几kV至几十kV，电流需能驱动容性负载。

　　低噪声与低失真：特别是在诊断模式中，放大器自身产生的噪声和信号失真必须极小，以免掩盖微弱的介电响应或局部放电信号。

　　精确的控制与监测：电压的设定、升压速率、保持时间等都需精确可编程，并能实时监测输出电压和电流。

　　安全性：必须具备完善的过流、过压、电弧检测保护功能，确保在绝缘击穿时能迅速切断输出，保护设备和人员安全。

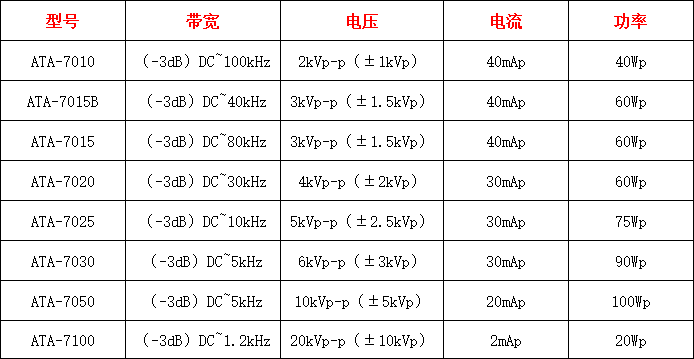

　　图：ATA-7000系列高压放大器指标参数

　　高压放大器在线缆绝缘老化测试中发挥了不可替代的核心作用。它不仅是加速老化的“引擎”，通过高电压应力快速模拟长期老化；更是精准诊断的“探头”，通过施加各种高压测试信号来评估绝缘材料的微观状态和剩余寿命。这使得电缆制造商和电力公司能够在产品出厂前或故障发生前，有效评估绝缘系统的长期可靠性，对保障电网安全和提高资产利用率意义重大。
