ATA-309C功率放大器在MBN的铁磁性材料磨损状态检测中的应用
实验名称：功率放大器ATA-309C在MBN的铁磁性材料磨损状态检测中的应用
实验方向：无损检测
实验设备：ATA-309C功率放大器、信号发生器、滤波器、NI采集卡等
实验目的：
本实验采用磁巴克豪森噪声(MBN)测试方法对AISI1045钢的磨损程度进行了评价。提取MBN的均方根(RMS)和半最大全宽(FWHM)，建立摩擦学指标与应力状态之间的定量关系。
实验过程：

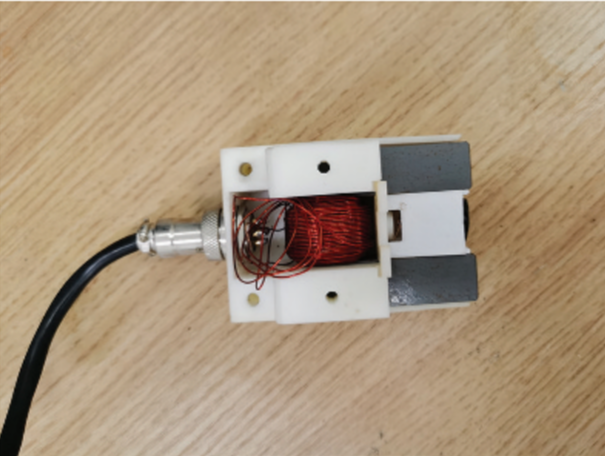

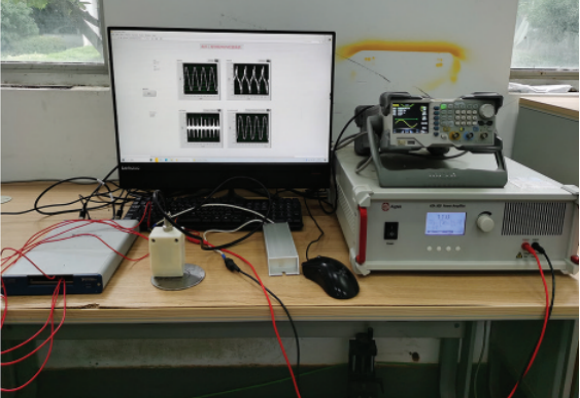

利用信号发生器、ATA-309C功率放大器、MBN传感器和NI采集卡搭建了测试平台。利用信号发生器提供频率为2hz、电压为6v的正弦波，由低频功率放大器AigtekATA-309放大，使样品磁化。

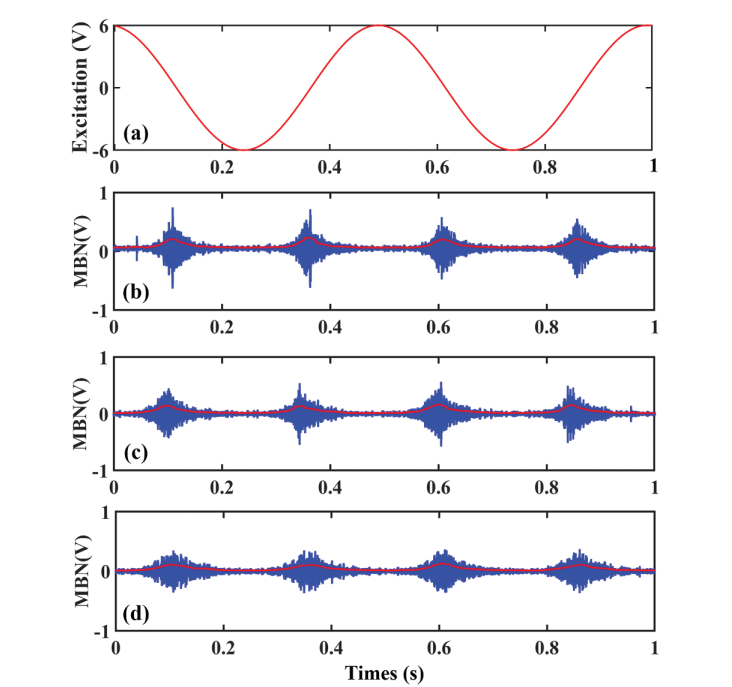

每次磁盘采样达到预设的旋转周期时，数据采集卡以2.5MHz的采样率和0.001~1.25MHz的带通滤波器记录磨损痕处的MBN信号。提取MBN特征值的均方根(RMS)和半最大全宽(FWHM)，进一步评价磨损样品的损伤程度。
实验结果：

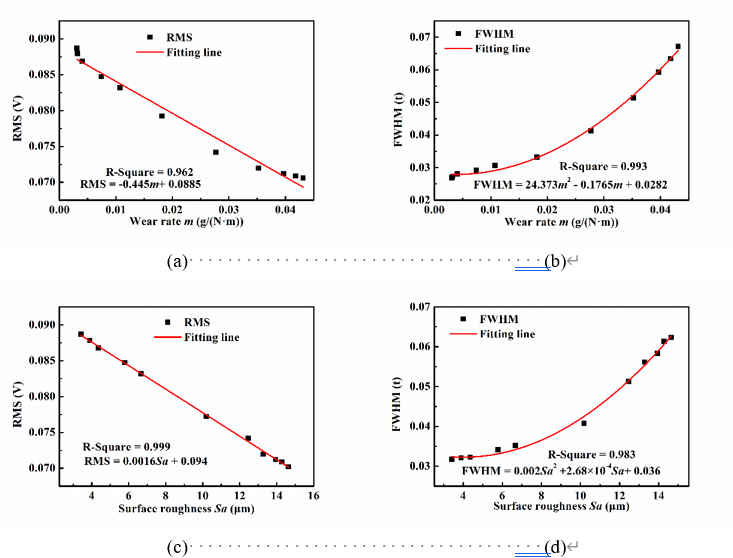

在磨损过程中，RMS随磨损率m、表面粗糙度Sa和平均深度Sz等摩擦学指标的增加而线性减小。然而，均方根与残余压应力σ之间的关系呈现出复杂的非线性关系。随着摩擦学指标和应力的增加，FWHM均呈二次增长。
RMS和FWHM特征值可以反映塑性变形和应力状态对MBN信号的影响，区分磨粒磨损、粘着磨损和疲劳磨损的不同阶段。

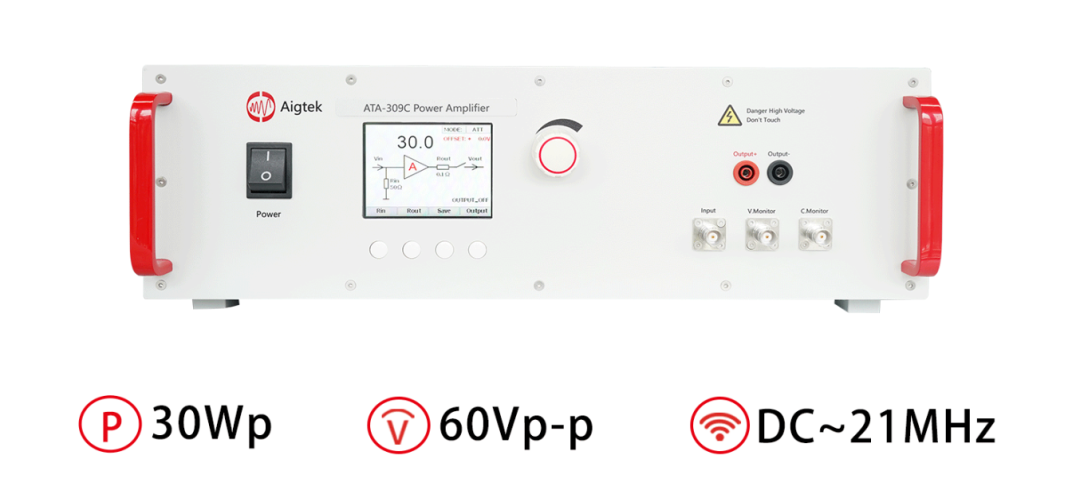

实验中用到的ATA-309C功率放大器的参数指标：
