应用案例

　　实验名称：功磁-机械-电耦合甚低频机械天线研究

　　实验内容：本实验旨在探索一种新型的甚低频天线设计，通过磁-机械-电耦合效应实现电磁波的高效辐射。实验中，利用压电材料激发磁致伸缩材料产生形变，结合永磁铁的振荡，向外界辐射电磁波。这种设计克服了传统电流元天线在发射电磁波波长与天线尺寸之间的限制，为小型化甚低频天线的设计和制备提供了新的科学依据。

　　研究方向：磁电式甚低频机械天线设计

　　测试设备：信号发生器，ATA-3090功率放大器，磁-机械-电机械天线，接收线圈，动态信号分析仪，示波器等。

　　实验过程：利用信号发生器产生模拟音频信号，该信号通过ATA-3090功率放大器进行放大处理后，输入到磁-机械-电耦合天线中。天线将放大后的信号转化为电磁波信号并辐射出去。在接收端，使用接收线圈捕获电磁波信号，然后通过ATA-3090功率放大器进行再次放大处理，最终输入到示波器中。通过示波器可以观察到基本还原的模拟音频信号。此外，如果将放大后的接收信号直接输入到扬声器，可以播放出原始音频。

　　实验结果：由模拟音频信号“这是个磁电天线”转换而成的电压模拟信号，经过放大后分别输入到磁-机械-电耦合天线和环天线中。接收到的由磁-机械-电耦合天线产生的模拟信号相较于环天线产生的信号，背景噪音更低，还原度更高，更加接近原始语音电压模拟信号。此外，接收到的信号经过放大后可以直接输入到扬声器，播放出清晰的原始语音。

　　本实验证明了该天线设计在信号传输和还原方面的优越性。这种新型天线不仅克服了传统天线的尺寸限制，还提高了信号的传输质量和还原度，为未来小型化甚低频天线的设计和应用提供了重要的参考。

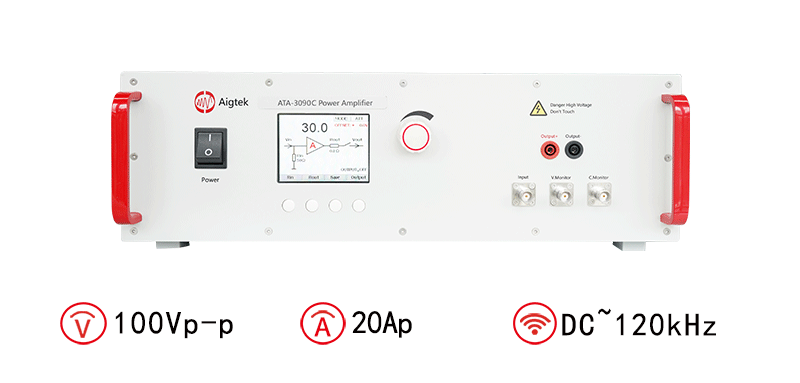

　　功率放大器推荐：ATA-3090C功率放大器

图：ATA-3090C功率放大器指标参数
