射频功率放大器在聚焦超声消融实验中的应用
实验名称：基于牛血清体膜、离体猪肌肉和活体豚鼠的聚焦超声消融实验
研究方向：探究浅表组织各层厚度对高频聚焦超声消融疗效的影响机制及换能器优化设计。通过多物理场景仿真模型量化组织厚度变化对声场和热场的作用规律；进一步结合人种皮肤厚度差异优化换能器F数参数，在离体模型和活体豚鼠实验中验证疗效：F=0.67换能器对白种人模型损伤面积提升40%，安全辐照时间延长至600ms；揭示组织厚度差异与能量沉积、表皮损伤的定量关联，为临床减少红肿，瘢痕等不良反应提供设计依据。
实验目的：首先通过理论模拟探究了浅表组织中不同表皮、真皮、脂肪厚度对焦点声压、声压比值、损伤面积的影响；进一步基于不同人种皮肤厚度数据，针对其不同人种的皮肤厚度设计具有不同F数的聚焦超声美容换能器，通过离体和活体实验研究其有效性。
测试设备：聚焦超声换能器、ATA-8202射频功率放大器、信号发生器、光纤水听器、三维运动系统、阻抗分析仪、声辐射力天平、示波器、高速显微摄像系统、恒温水浴箱、深度调节器。
实验过程：首先通过计算机仿真模拟不同尺寸超声探头在多层皮肤中的聚焦效果，发现黄种人因真皮较薄、脂肪较厚，适合F=0.57探头聚焦更深；而白种人真皮较厚、脂肪较薄，需用F=0.67探头避免能量分散。基于此制作两种探头，测试确认F=0.57探头电声效率达94%，声场焦点误差<0.05mm。随后在离体实验中，用牛血清凝胶膜和猪肌肉验证损伤规律：固定深度3.0mm、功率10W时，F=0.67探头在200ms辐照下损伤面积达0.66mm²，且短时间≤200ms的辐照均未损伤表面。最后在豚鼠活体实验中，以2.0mm深度照射背部皮肤，发现F=0.57探头需300-700ms才能有效加热深层组织，超过700ms表皮会被灼伤，而F=0.67探头因聚焦更浅，安全时间窗缩短至200-600ms——最终的实验结果表明：超声美容需根据不同的人种皮肤厚度，单独定制使用探头参数，亚洲人适合F=0.57探头+300ms以上辐照，欧美人适合F=0.67探头+200ms辐照时间，从而规避治疗风险并提升疗效。

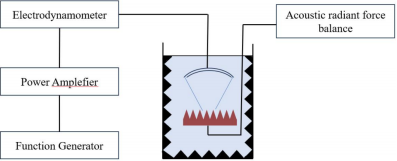

图1换能器电声转换效率测试框图
图2换能器声场测试框图
图3换能器辐照皮肤组织测试框图
实验结果：当超声功率从日常振动级（0.5W）提升至治疗级（10W）时，非线性效应会多次叠加，使焦点声压从5.01MPa飙升到26.55MPa，比传统模型多释放23.3%的能量——这解释了为何高功率超声能深层加热组织。更重要的是，皮肤层状结构像会有过滤的功能：表皮增厚0.1mm会使焦点声压降低20%，而脂肪层增厚则让皮肤表面能量堆积飙升3倍。针对这种差异，最终建议不同人种皮肤需使用不同的换能器：黄种人因表皮薄、脂肪厚，适用F=0.57换能器，可将表面热损伤风险降至最低；白种人表皮厚、脂肪薄，则需F=0.67换能器精准聚焦。活体豚鼠实验进一步验证：用黄种人适配方案（F=0.57+300-700ms辐照），损伤面积从0.53mm²大小可控扩至2.65mm²大小；而白种人方案（F=0.67+200-600ms）同样安全有效。一旦辐照时间过长，比如>700ms，损伤会骤然增大，比如3.14mm²，所以“毫秒级安全”是规避烫伤的关键。

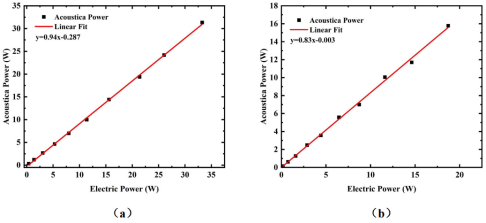

图4F=0.57（a）、F=0.67（b）的换能器电声转换效率线性拟合曲线

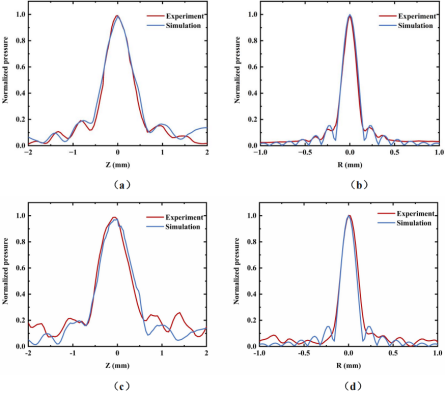

图5F=0.57换能器仿真和实验中声场轴向分布（a）和径向分布（b）
F=0.67换能器实验和仿真中声场轴向分布（c）和径向分布（d）

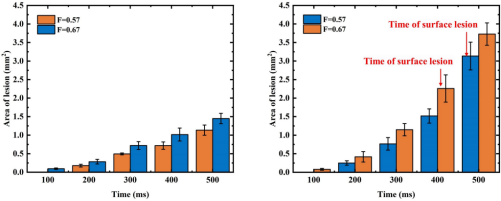

图6F=0.57、0.67的换能器消融牛血清体膜(a)与猪肌肉组织(b)的损伤面积随辐照时间的统计结果（n=6）
图7F=0.57、0.67的换能器消融豚鼠皮肤组织后的损伤面积随辐照时间的统计结果（n=6）
放大器在该实验中发挥的效能：功率放大器ATA-8202通过两级增益放大机制，将函数发生器输出的毫瓦级控制信号提升至百伏特量级，从而驱动压电换能器产生10W级声功率输出。
功率放大器推荐：ATA-8000系列射频功率放大器
图：ATA-8000系列射频功率放大器指标参数
