应用案例

　　实验名称：声场驱动单细胞运动实验

　　研究方向：细胞操作

　　测试设备：ATA-2022B高压放大器，信号发生器，压电换能器，单细胞，微纳操作台，相机等。

　　实验过程：

　　图：实验框架图

　　通过信号发生器产生电激励信号，经功率放大器按预设增益放大后加载于压电换能器，借助支撑结构耦合至液相环境，由此激发空间声场分布。微操作器末端执行器所持气泡在特征频率声场激励下产生径向振荡，诱发声辐射力并形成梯度化微流场。该复合物理场通过声流耦合效应作用于目标细胞，实现对其位移、旋转角度的精准控制。

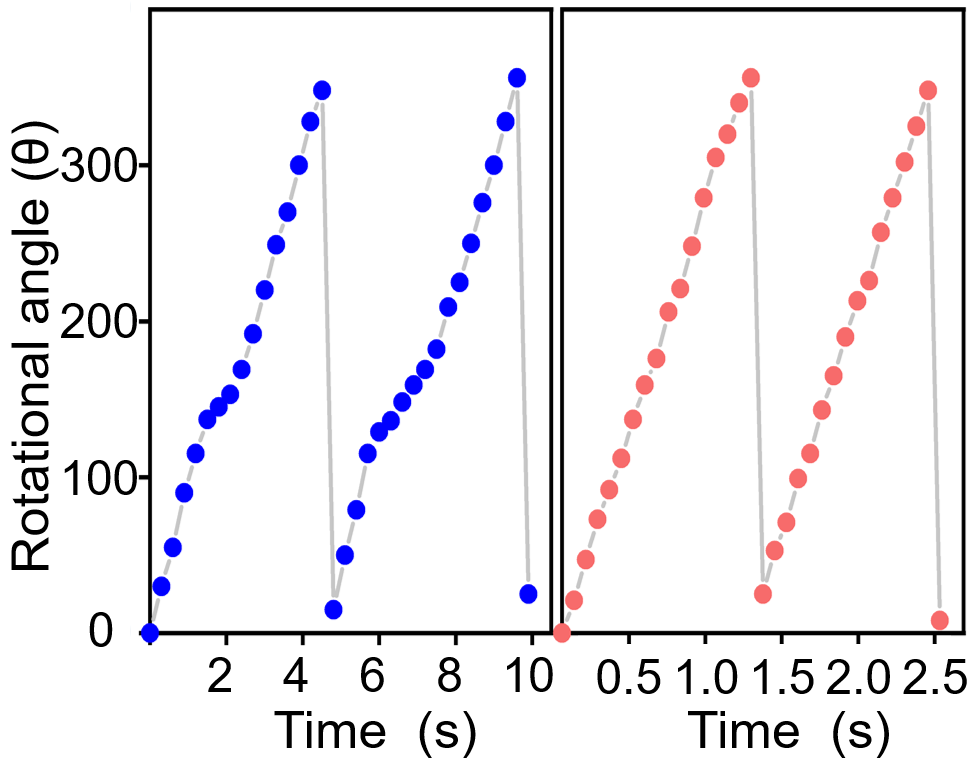

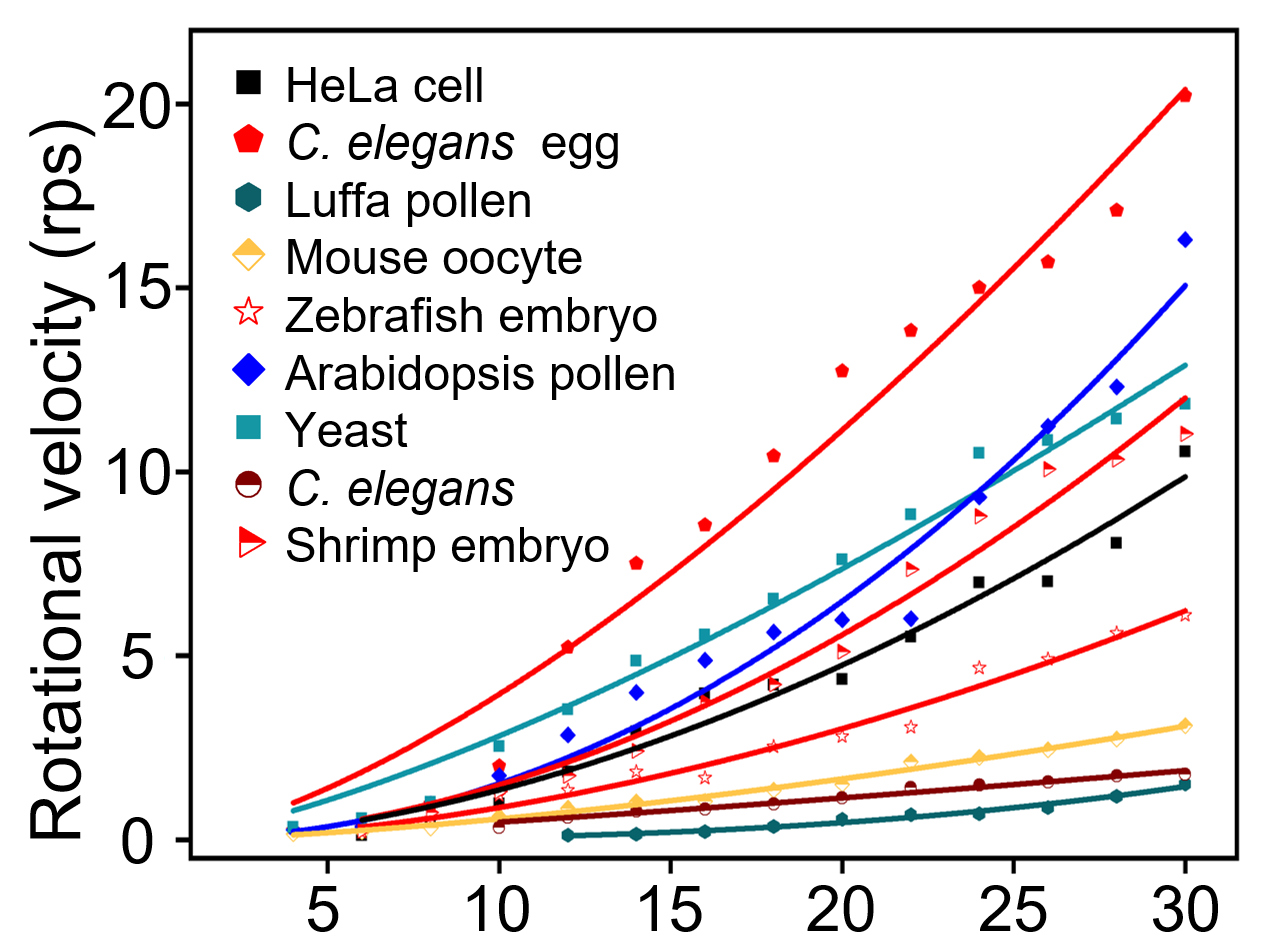

　　实验结果：旋转动力学特性方面，系统考察了恒定频率驱动下，微小生物样本旋转速度与电压梯度的响应特性。定量分析表明，水环境中的流速（u）与微泡振幅（A）呈u∝A²关系，而振幅与输入电压（V）满足线性关联A=k·V，故转速（ω）最终呈现二次函数关系ω∝V²，数据拟合结果与理论推导高度吻合。进一步通过角度-时间序列采样评估角速度稳定性，周期平均偏差率及旋转相位延迟等各项参数均符合预期技术要求。

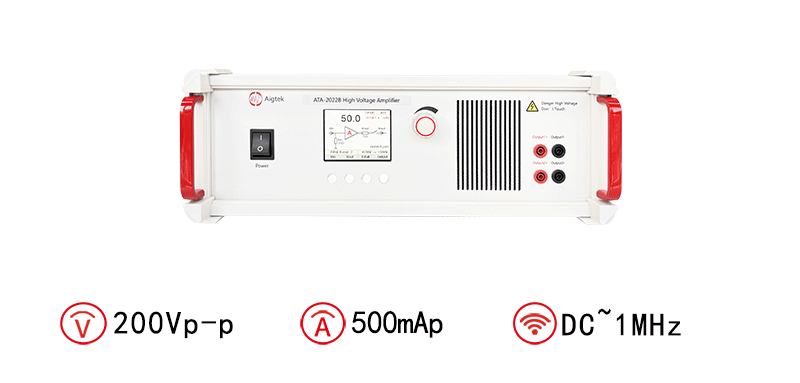

　　功率放大器推荐：ATA-2022B高压放大器

　　图：ATA-2022B高压放大器指标参数
