电压放大器基于压电-声流效应的液滴定向驱动特性实验的应用
实验名称：基于压电-声流效应的液滴定向驱动特性实验
研究方向：热流科学与工程、压电声学交叉领域
实验目的：验证基于压电-声流效应的液滴定向驱动技术可行性，明确该技术能否在低电压下实现冷凝液滴的有效驱离，为抑霜提供新方法。分析关键参数（驱动电压、液滴体积）对液滴运动速度的影响规律，确定技术的有效工作范围（如最低驱动电压、最优液滴体积区间）。确定实验装置的最佳激励频率，最大化液滴吸收的声学能量，提升驱动效率。通过能量分析理论推导与实验结果对照，揭示液滴定向运动的能量吸收机制，为技术优化与工程应用提供理论支撑。
测试设备：信号发生器、ATA-2022H、阻抗分析仪、玻璃平板、压电陶瓷、移液枪、CCD相机等。
实验实验原理图见图1。
图1(a)基于压电-声流效应的液滴定向驱动的实验原理示意图；(b)实验装置图；(c)液滴内部的声流效应
实验过程：
1、实验装置搭建
基底处理：在玻璃平板表面涂覆疏水涂层（玻璃防水剂），确保液滴接触角接近90°；使用紫外线光固化胶水（胶层厚度<0.1mm）将PZT-5H压电陶瓷粘贴在玻璃平板一侧，采用翻边电极设计保证正负电极接线在同一侧，便于电路连接。
电路连接：按“信号发生器→功率放大器→压电陶瓷”顺序连接电路，同时将阻抗分析仪接入压电陶瓷两端，用于检测阻抗特性；将CCD相机对准玻璃平板上的液滴放置区域，确保清晰捕捉液滴运动，实验实拍图见图2。

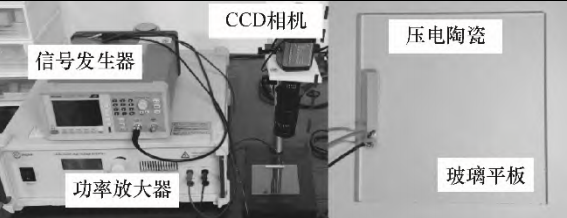

图2实验实拍图
2、最佳激励频率确定
通过数值模拟软件构建实验装置模型，进行网格划分与阻抗-频率特性仿真，分析不同频率下装置的阻抗值与振幅分布；根据仿真结果，确定650kHz为最佳激励频率（此频率下阻抗仅114Ω，加载相同电压时输出功率最大、平板超声波振幅最强，液滴吸收能量最多）。根据数值模拟结果确定最佳振动频率见图3。

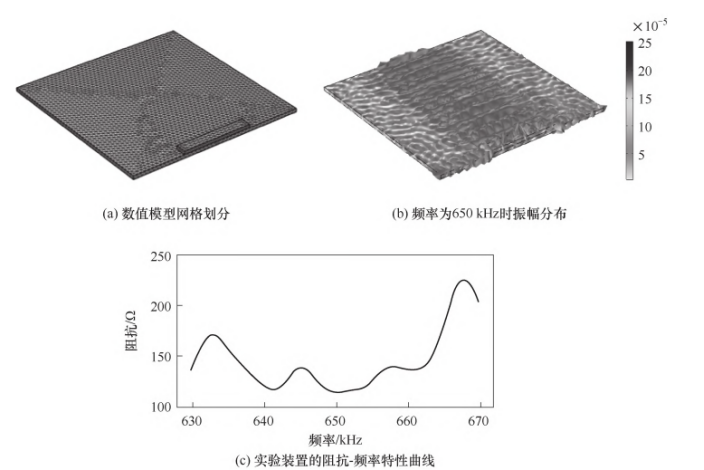

图3根据数值模拟结果确定最佳振动频率
3、液滴运动特性测试
驱动电压影响测试：固定液滴体积为100μl，通过信号发生器设定频率为650kHz，利用功率放大器调节输出电压（峰值30~100V），每间隔5~10V取一个工况；用移液枪将液滴置于玻璃平板中心，开启设备后通过CCD相机记录液滴运动过程，用ImageJ软件计算各电压下的平均运动速度，每个工况重复3次实验以减少误差（速度测量偏差<5%）。
液滴体积影响测试：固定驱动电压为50V、频率为650kHz，通过移液枪制备体积为0~250μl的液滴（间隔50μl取工况），重复上述“放置-记录-计算”步骤，分析液滴体积与运动速度的关系。驱动电压和液滴体积对液滴运动特性的影响见图4。

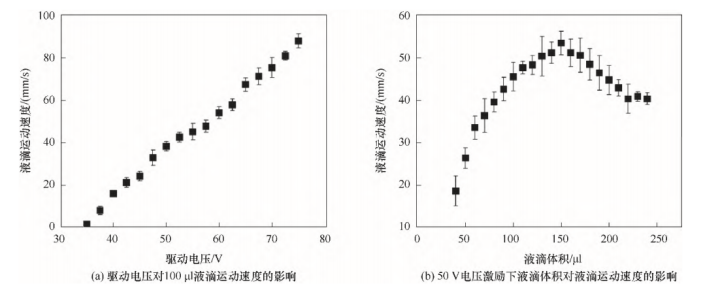

图4驱动电压和液滴体积对液滴运动特性的影响
4、能量分析验证
基于微扰理论推导液滴吸收的无量纲声学能量公式，计算不同液滴半径下的能量密度；将理论计算结果（多项式拟合后）与实验中“液滴体积-运动速度”数据对照，验证能量吸收与液滴运动的关联性（如理论上液滴半径10mm时能量密度最大，对应实验中140~160μl液滴速度最高）。
实验结果：
1、技术可行性验证：基于压电-声流效应的液滴定向驱动技术有效，可通过35V以上低电压定向驱动体积>50μl的液滴；当驱动电压为75V时，100μl液滴的最大运动速度达88mm/s，且液滴沿超声波传播方向定向移动，无明显偏离。
2、驱动电压影响规律：液滴运动速度随驱动电压升高呈线性增长趋势；电压<35V时，液滴吸收的声学能量不足以克服表面钉扎力，无法产生移动；电压35~70V时驱动效果最优，速度增长稳定且无液滴飞溅。
3、液滴体积影响规律：液滴运动速度随体积增大呈先增后减趋势；体积<50μl时，钉扎力占主导，液滴难以驱动；体积50~150μl时，液滴吸收的声学能量密度逐渐增大，速度提升至峰值53.5mm/s（150μl附近）；体积>150μl时，液滴质量增大导致能量密度下降，速度逐渐降低。
4、最佳频率与能量匹配：650kHz为最佳激励频率，此频率下装置阻抗114Ω、振幅最大；能量分析表明，液滴吸收的无量纲能量密度随半径增大先增后减，半径10mm（对应体积140~160μl）时能量密度最高，与实验中“150μl液滴速度最大”的结果一致，验证了理论模型的正确性。
电压放大器推荐：ATA-2022B

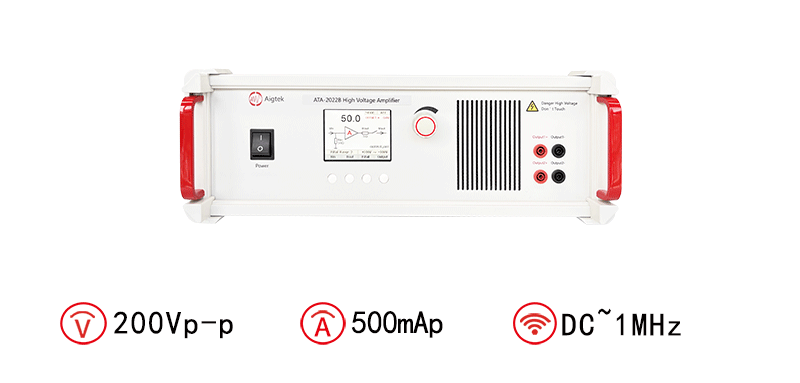

图：ATA-2022B高压放大器指标参数
